Text © Klaus Buchmann, Bilder © Bert Schöneich / Updated 23.11.04

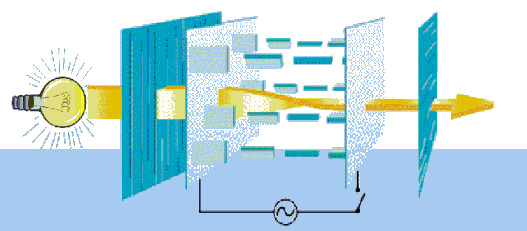

TFT steht für Thin-Film-Transistor, was soviel wie Dünnschicht Transistor bedeutet. Die Funktionsweise ist so einfach wie genial. Ein Hintergrundlicht (Backlight) wird durch zwei Polarisationsfilter geleitet und je nach Ausrichtung der Flüssigkristalle mehr oder weniger durchgelassen. Der erste Polarisationsfilter hat somit die Aufgabe, dass das Licht nur in eine Richtung schwingt. Der zweite steht orthogonal zum ersten um zwar aus folgendem Grund...





... Durch anlegen einer elektrischen Spannung richten sich nun die Flüssigkristalle aus. Ansonsten sind die Flüssigkristalle um 90 Grad gedreht, d.h. es kann der zweite Filter nicht passiert werden - das Bild bleibt dunkel.

Die Farbfilter machen die ganze Sache bunt. Jeder Pixel (jede Zelle) besteht aus 3 Transistoren bzw. aus drei Farbfiltern (Subpixeln) - Rot, Grün und Blau. Jeder Transistor pro Zelle hat die Aufgabe das Licht zu steuern. Also soll der Pixel z.B. Lila erscheinen, muß der Transistor das Licht für Grün sperren (Kristall in der Zelle ist um 90 Grad gedreht) und Rot und Blau werden mit gleicher Sättigung durchgelassen.

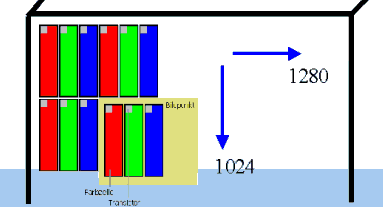

Demnach sieht ein einzelner Pixel so aus :

Aber vergößert sieht er so aus :

Pixelfehler sind somit auch erklärt. Denn, ist ein Transistor defekt verfälscht er die Farbe - je nachdem welche Farbe in dem Pixel betroffen ist (es gibt sie somit in allen Farben).

Über die Garantieansprüche bei den Pixelfehlern scheiden sich die Geister. Als grobe Regel gilt für kommerzielle Panels: 3 Fehler auf einem Punkt zentriert oder mehr als 3 auf dem Bildschirm verteilt kann ein Anspruch auf Austausch geltend gemacht werden.

Pixelfehler entstehen meistens bei der Produktion, sie sind nicht immer vermeidbar. Kleine Rechnung : Für ein 15" TFT sind 2.359.296 Transistoren für ein Bild zuständig

(1024x768 Pixel x 3 Farben)

Einziges Verschleißteil ist das Backlight, oft werden aber 50.000 Std. MTBF (Mean-Time-between-Failure) als Garantie gegeben. Diese Garantie bezieht sich aber nur auf die Röhren, die CCFL (Cold-Cathode-Fluid-Lamp)  und nicht auf den Inverter. Denn dieser gibt meistens viel eher den Geist auf. Er hat die Aufgabe, die CCFL beim Einschaltvorgang zu zünden, d.h. er baut Hochspannung auf, effektiv gemessen um die 1000 V~.

Ja, wo geht die Zukunft hin... Es wird z.Z. an Backlights gearbeitet, die nur noch aus LED´s bestehen, Panels die mit 10 bit pro Farbe angesteuert werden d.h. mehr als 1 Milliarde Farbmöglichkeiten, LVDS Technologie wird durch neueren Standard abgelöst, damit die Panels noch schneller angesteurt werden können.
